Sistemas de rieles para cortinas industriales: tipos, montaje y herrajes.
For custom curtain material and finished curtain pieces, see cortinas industriales de PVC.
The curtain system is only as good as the track system supporting it. A beautifully designed PVC curtain hung from inadequate track will bind, misalign, and fail.
Sin embargo, muchos compradores no piensan en el sistema de rieles hasta que ya se han comprometido con la instalación. Esto es un error. Elegir el sistema de rieles adecuado desde el principio evita costosas modificaciones posteriores y garantiza un funcionamiento óptimo durante años.
After 13+ years manufacturing and installing curtains, we’ve learned that track system selection is as important as material selection.
Here’s everything you need to know about track systems for industrial PVC curtains.
¿Qué es un sistema de rieles para cortinas?
A curtain track system is the “backbone” of your curtain system.
Componentes:
- Canal de seguimiento — The rail that supports the curtain sections (typically I-shaped or U-shaped aluminum or steel)
- Transportadores/rodillos — Small brackets that roll inside the channel; curtain sections hang from these
- Sujetadores — Pernos, soldaduras o abrazaderas que fijan el riel al techo o a las paredes.
- Tapones y topes — Hardware that keeps curtain sections from derailing
- Empalmes y conectores — Juntas para conectar varias secciones de vía
Cómo funciona: Curtain Sections hang from carriers that ride in the track channel. Curtain sections slide horizontally (or vertically) as needed, guided by the track.
Tipos de sistemas de seguimiento y cuándo usar cada uno
Tipo 1: Riel de montaje en techo (el más común)
Qué es: Track bolted directly to the ceiling, curtain sections hanging below.
Ideal para:
- Almacenes con techos de hormigón o acero.
- Cualquier instalación donde haya montaje superior disponible
- La mayoría de las aplicaciones industriales estándar
Requisitos de la superficie de montaje:
- Techo de hormigón (requiere anclajes/sujeciones)
- Vigas o perfiles de acero (requieren pernos)
- Estructura de madera (si es maciza y tiene capacidad de carga)
- No apto para: Techos solo de paneles de yeso (se podrían pasar a través de ellos)
Proceso de instalación:
- Marque los puntos de montaje en el techo con una línea de tiza o un nivel láser.
- Perfore agujeros guía con una separación de 16 a 24 pulgadas.
- Instale anclajes (para hormigón) o fijaciones (para acero).
- Atornillar el riel al techo; verificar el nivel.
- Instalar portadores y probar
Capacidad de carga: 150–200 libras por pie lineal (suficiente para la mayoría de las cortinas de PVC)
Budget level: medium (including hardware and labor)
Ventajas:
- Costo más bajo
- El más confiable
- Instalación sencilla (si el techo es sólido)
- Alta capacidad de carga
Desventajas:
- Requiere perforar el techo (perforaciones estructurales).
- No se puede ajustar después de la instalación.
- Si el techo está inclinado, se deben calzar los rieles.
Cuándo elegir esto: Opción predeterminada para la mayoría de las instalaciones. Seleccione esta opción a menos que tenga una razón específica para no hacerlo.
Tipo 2: Riel de montaje en pared
Qué es: Track bolted to a wall; curtain sections hang vertically down the wall or slide along the wall.
Ideal para:
- Instalaciones donde no es posible la instalación en el techo (techo bajo, obstáculos superiores).
- Muros de bloques de hormigón o ladrillos
- Creación de un divisor vertical
Requisitos de la superficie de montaje:
- Bloque de hormigón macizo (mínimo de 6 a 8 pulgadas)
- Muro de ladrillo (macizo, no revestido)
- Estructura de acero en la pared
- No apto para: Paredes solo de paneles de yeso, estructura de montantes sin respaldo sólido.
Proceso de instalación:
- Marque los puntos de montaje verticales en la pared utilizando una plomada o un nivel.
- Taladre agujeros guía con una separación de 16 pulgadas (agujeros de montaje horizontales).
- Instalar anclajes/sujetadores
- Atornillar el riel a la pared; verificar la verticalidad (alineación vertical).
- Instalar portadores y probar
Capacidad de carga: Similar al montaje en techo, 150–200 libras por pie lineal
Budget level: medium (slightly higher than ceiling-mount due to wall anchoring complexity)
Ventajas:
- Funciona cuando no es posible el montaje en el techo.
- Instalación sencilla (si la pared es sólida)
- Es posible instalar separadores verticales.
Desventajas:
- La cortina cuelga de la pared (ocupa espacio en el suelo).
- Impacto visual (la vía es visible en la pared)
- La pared debe ser estructuralmente sólida.
- Only works for vertical curtains, not sliding dividers
Cuándo elegir esto: Cuando el montaje en el techo es imposible o la superficie de la pared es más fiable que el techo.

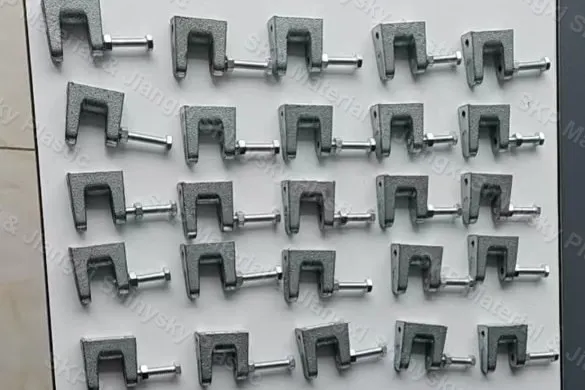

Tipo 3: Sistema de sujeción de viga en I independiente
Qué es: El riel se monta en vigas en I existentes mediante abrazaderas ajustables; no requiere perforación.
Ideal para:
- Almacenes o edificios industriales con estructura de acero
- Instalaciones donde no está permitido perforar el techo.
- Instalaciones flexibles/reconfigurables
- Estructuras de gran altura o de gran altura
Requisitos de la superficie de montaje:
- Vigas en I o acero estructural existentes
- Las vigas deben tener un ancho de entre 2 y 12 pulgadas (dependiendo del tipo de abrazadera).
- No apto para: Techos de hormigón, entramado de madera, edificios sin estructura de acero.
Proceso de instalación:
- Ubique las vigas en I en la ubicación deseada.
- Coloque las abrazaderas en las vigas en I.
- Apriete las abrazaderas (no es necesario taladrar).
- Atornillar la guía a las abrazaderas
- Verifique el nivel; ajuste la tensión de la abrazadera según sea necesario.
- Instalar portadores y probar
Capacidad de carga: Más de 200 libras por pie lineal (superior a la del montaje fijo, debido al diseño robusto de la abrazadera).
Budget level: medium (significantly higher than ceiling-mount, due to specialized hardware)
Ventajas:
- No se requiere taladrar ni perforar el techo.
- Totalmente ajustable (el riel se puede mover vertical u horizontalmente aflojando las abrazaderas).
- Móvil/reconfigurable (desbloquear, reubicar, volver a bloquear)
- Trabajos en edificios con estructura de acero
- Excelente para cambiar diseños
Desventajas:
- Costo más alto
- Solo funciona con vigas en I.
- Las abrazaderas pueden resbalar si no se aprietan correctamente (requiere verificación periódica).
- Instalación más compleja (se requiere alineación de abrazaderas)
- No es ideal para entornos con vibraciones extremadamente altas (las abrazaderas pueden aflojarse con el tiempo).
Cuándo elegir esto: Cuando se necesita flexibilidad, no se desean perforaciones en el techo o se está en un edificio con estructura de acero existente.

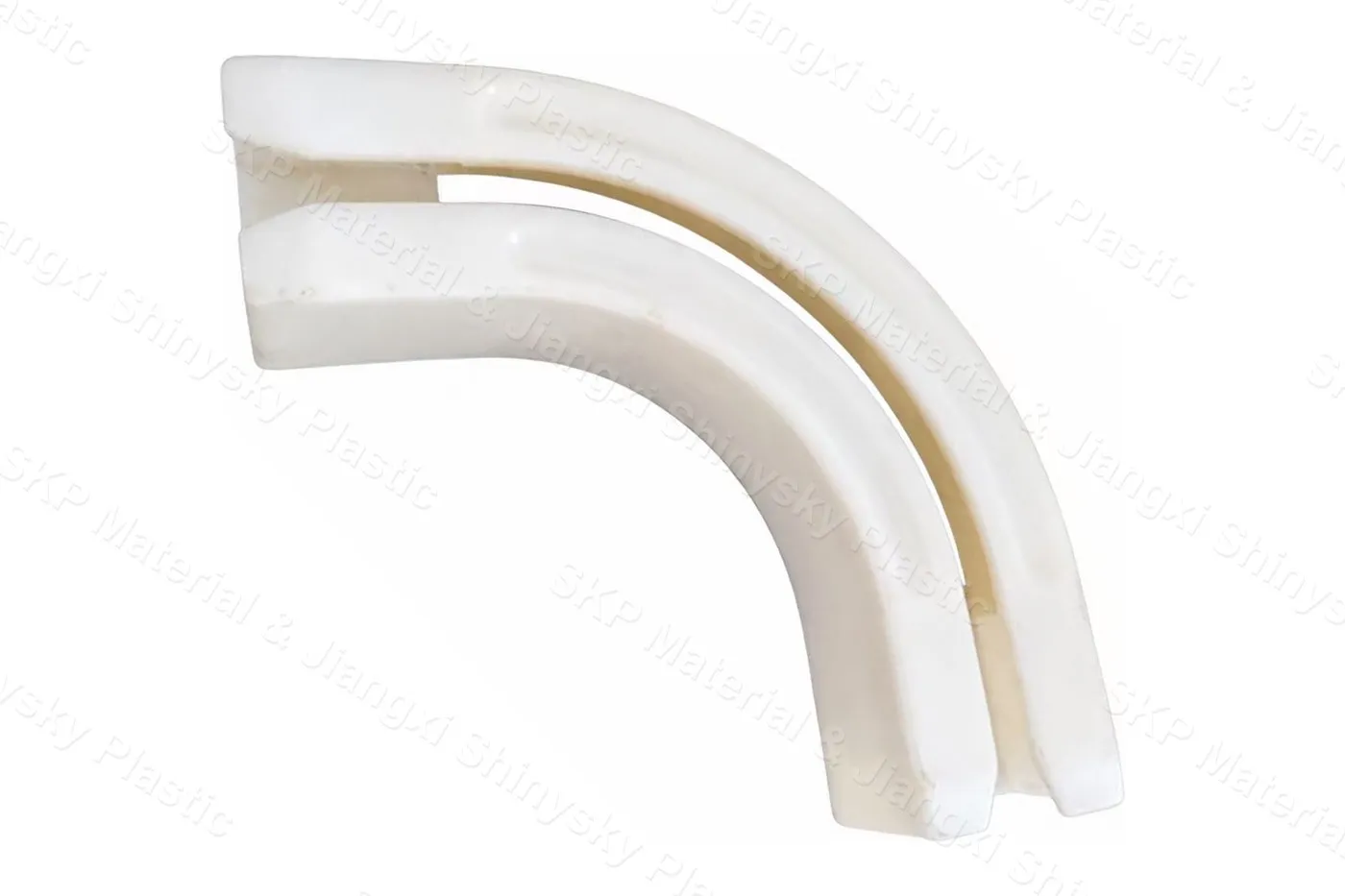

Tipo 4: Vía curva/especial
Qué es: Vías diseñadas para girar en las esquinas o seguir trayectorias curvas (trazados en forma de L, en forma de U o circulares).
Ideal para:
- Recintos en forma de L o en forma de U
- Circular or curved curtains
- Aplicaciones especializadas
Instalación: Las secciones curvas se fabrican a medida. Generalmente combinan secciones de vía rectas y curvas con juntas de precisión.
Capacidad de carga: Varía según el diseño; normalmente entre 150 y 200 libras por pie lineal.
Budget level: medium (significantly more due to custom fabrication)
Ventajas:
- Permite formas de cerramiento complejas
- Curvas sin fisuras (sin huecos en las esquinas)
Desventajas:
- Caro
- Retrasos en la fabricación a medida (normalmente de 4 a 8 semanas)
- Más piezas móviles (más puntos potenciales de fallo)
- Se requiere instalación especializada
Cuándo elegir esto: Solo si su diseño requiere curvas y las secciones rectas no funcionarán.
Materiales de la vía (acero galvanizado frente a aluminio frente a acero inoxidable)
El material de la vía determina su durabilidad en diferentes entornos:
| Material | Mejor para | Posición de costos | Durabilidad | Mantenimiento |
|---|---|---|---|---|
| Acero galvanizado | Almacén general, lavadero de coches | lower | 10–15 años | Bajo (estándar) |
| Aluminio | Aplicaciones ligeras, costeras | medium | 8–12 años | Baja (resistente a la corrosión de forma natural) |
| Acero inoxidable | Ambientes húmedos/corrosivos, procesamiento de alimentos | higher | Más de 20 años | Muy bajo (autopasivante) |
| Acero pintado | Uso ligero en interiores | lower | 5–8 años | Moderado (la pintura puede desconcharse) |
Selección de materiales según el entorno:
- Almacén estándar, seco: Acero galvanizado (buena relación calidad-precio, durabilidad adecuada)
- Lavado de autos, ambiente húmedo: Galvanizado o aluminio (ambos materiales resisten el agua).
- Exposición a productos químicos (soldadura, fabricación): Acero inoxidable o recubierto de epoxi
- Exterior: Aluminio o acero inoxidable (el galvanizado acabará oxidándose).
- Marino/costero: Solo acero inoxidable
Tipos de soporte y rodillo
Carriers are the small brackets that hold curtain sections in the track and allow them to slide.
[DATOS DE FÁBRICA: Especificaciones del sistema de rieles SKP: tipos de soportes estándar ofrecidos, capacidades de carga por modelo, vida útil prevista para soportes estándar frente a soportes de servicio pesado]
Tipo de soporte 1: Rodillos con rodamientos de bolas (Premium)
Diseño: Los rodamientos de bolas en el interior del rodillo permiten una rotación sin esfuerzo.
Ventajas:
- Acción deslizante de máxima suavidad
- Menor fricción (más fácil de empujar)
- Funcionamiento más silencioso
- Mayor vida útil incluso con uso intensivo.
Desventajas:
- El más caro
- Puede atascarse si entran residuos en los cojinetes.
Ideal para: High-traffic applications, frequent use, heavy curtain sections
Tipo de soporte 2: Rodillos con ruedas de nailon (estándar)
Diseño: La rueda de nailon se desliza directamente sobre el riel; no lleva rodamientos.
Ventajas:
- Menor costo
- Rendimiento adecuado para la mayoría de los usos.
- Buena durabilidad
Desventajas:
- Mayor fricción que un rodamiento de bolas.
- Un poco más de ruido
- Menor vida útil en escenarios de uso intensivo.
Ideal para: Uso industrial estándar, tráfico moderado, proyectos con presupuesto ajustado
Tipo de soporte 3: Rodillos de guía de precisión (especiales)
Diseño: Rodillos de alta resistencia con rodamientos de precisión; diseñados para cargas extremas o aperturas y cierres frecuentes.
Ventajas:
- Soporta cortinas muy pesadas (PVC de más de 24 oz).
- Diseñado para soportar miles de ciclos.
- Funcionamiento sin problemas durante largos períodos
Desventajas:
- El más caro
- Excesivo para un uso ligero/moderado.
Ideal para: Instalaciones de producción, uso de alta frecuencia, materiales pesados
Load Capacity & Curtain Section Weight Calculations
La capacidad de carga del riel debe coincidir con el peso de la cortina.
How to Calculate Curtain Section Weight:
Curtain Section Weight = Curtain Section Area (yard^2) × Material Weight (oz/yard^2)
Example:
- Curtain Section: 4 ft wide × 10 ft high = 40 sq ft = 4.44 yard^2 = 4.44 yard^2
- Material: 18.4 oz/yard^2 standard PVC
- Curtain Section weight ≈ 35–45 lbs (rough estimate)
Note: Exact weight depends on coating layers, seaming, and hardware additions.
Capacidad de carga de la vía:
- Vía estándar: 150–200 libras por pie lineal
- Vía de alta resistencia: 200–300 libras por pie lineal
- Trayectoria de especialización/ingeniería: Más de 300 libras por pie lineal
Ejemplo:
- 50 ft wide curtain with four 4-ft curtain sections hanging across track
- Each curtain section ≈ 40 lbs
- Carga total ≈ 160 libras distribuidas en 50 pies = 3,2 libras por pie lineal
- La vía estándar (capacidad de 150 libras por pie lineal) maneja fácilmente esto.
Regla general: La mayoría de las instalaciones de cortinas de PVC son lo suficientemente ligeras como para usar rieles estándar. Solo si utiliza material extremadamente pesado (más de 850 gramos) o cargas inusuales, necesitará rieles reforzados.
Accesorios para vías
Además del riel principal y los soportes, necesitarás varios accesorios:
Tapones y tapas finales
- Prevent curtain sections from derailing at ends
- Generalmente se incluye con los sistemas de vías.
- Coste: Incluido en el paquete de pista
Conectores de empalme
- Unir dos secciones de vía de extremo a extremo
- Obligatorio si su tramo excede la longitud estándar de la vía (normalmente 20 pies).
- Budget level: medium
Rieles guía (opcional)
- Keep curtain sections from tilting or derailing
- Utilizado en entornos de alta vibración.
- Budget level: medium for full span
Casquillos y cojinetes (de repuesto)
- Los soportes se desgastan con el paso de los años; los casquillos se pueden reemplazar sin necesidad de cambiar toda la vía.
- Budget level: medium/bushing
Lubricantes (Mantenimiento)
- El spray de silicona mantiene los portaobjetos en movimiento sin problemas.
- Utilizar cada 6-12 meses en instalaciones de uso intensivo.
- Budget level: medium
Mejores prácticas de instalación
Antes de instalar:
- Verificar la integridad estructural
- Techo de hormigón: Sin grietas importantes; apto para cargas de fijación.
- Acero: No se oxida; apto para cargas de sujeción.
- Si no está seguro, consulte con un ingeniero estructural.
- Comprobar el nivel
- Utilice un nivel de 4 pies o más.
- Marque una línea horizontal con tiza o láser.
- Incluso una inclinación de 1/4 de pulgada provocará atascos.
- Planificar el espaciado de los sujetadores
- Hormigón: Separación de 16 a 24 pulgadas
- Acero: Separación de 12 a 16 pulgadas
- El espaciado depende de la carga y del tipo de fijación.
Durante la instalación:
- Instale los sujetadores PRIMERO (No te saltes este paso)
- Pruebe cada sujetador con un tirón fuerte antes de atornillar el riel.
- Los sujetadores sueltos provocan deslizamiento y desalineación de la vía.
- Verificar la alineación constantemente
- Compruebe el nivel cada 8-10 pies.
- Comprueba que los soportes se deslicen suavemente mientras avanzas.
- Apriete los sujetadores siguiendo un patrón. (no todos en un extremo al principio)
- Funciona desde el centro hacia afuera
- Evita que la vía se curve.
Después de la instalación:
- Test all curtain sections Más de 10 veces antes de poner el sistema en servicio.
- Compruebe si hay chirridos o atascos.
- Chirridos = necesitan lubricación
- Enlace = desalineación de la pista (puede requerir calce)
Información del fabricante: Fallos en los sistemas de orugas que observamos
Tras más de 13 años fabricando e instalando sistemas de rieles, estos son los problemas que vemos con mayor frecuencia:
- Sujetadores que no fueron inspeccionados previamente — Un perno que parece apretado puede no estar sujetando correctamente el riel. Ahora insistimos en que se realicen pruebas de fijación antes de la instalación del riel.
- Fallos en anclajes de hormigón en zonas de alta vibración. — En una instalación con maquinaria pesada cercana, la vibración de las vías afloja los anclajes. Solución: Cambiar a anclajes de epoxi o diseñar fijaciones más resistentes.
- No se ha tenido en cuenta la pendiente del techo. — A sloped ceiling (common in car washes) isn’t leveled at track installation. Curtain Sections bind at one end. Solution: Use shims at one or both ends to level track against the room, not the slope.
- Rastrea el óxido de las salpicaduras de agua Incluso las vías galvanizadas se corroen en más de 5 años si se exponen a salpicaduras constantes. Solución: Vías de acero inoxidable o con recubrimiento epoxi para ambientes húmedos.
- Los transportadores se atascan por la suciedad. — Concrete dust during installation gets into carrier bearings. Solution: Vacuum track thoroughly before hanging curtain sections; inspect carriers monthly.
- Aflojamiento de las abrazaderas en los sistemas de vigas en I — Las abrazaderas fueron apretadas por alguien que no estaba familiarizado con la herramienta. Una fuerza de apriete insuficiente permite que la guía se deslice. Solución: Utilice una llave dinamométrica según las especificaciones; realice inspecciones periódicas.
Preguntas frecuentes
Q: Can I use residential curtain track for industrial curtain sections? A: No. Residential track is designed for lightweight fabric curtains (a few ounces). Industrial track must support 30–50+ lb curtain sections. Using undersized track will cause failure.
P: ¿Cuál es la distancia máxima entre los sujetadores? A: 16–24 inches is standard. Going beyond 24 inches risks track sag (especially if you have heavy curtain sections or vibration). Consult the track manufacturer’s specs.
P: ¿Puedo mezclar materiales de vía (aluminio + acero)? R: Generalmente no se recomienda. Los distintos materiales se expanden y contraen a ritmos diferentes, lo que provoca problemas de alineación. Utilice un solo material en todo el proceso.
P: ¿Con qué frecuencia es necesario reemplazar los soportes? R: Con un uso normal, los soportes duran entre 5 y 10 años. El uso intensivo o las vibraciones fuertes reducen su vida útil. Puede reemplazar los soportes sin necesidad de reemplazar todo el sistema de rieles.
P: ¿Merece la pena el coste de una vía curva? R: Solo si tu diseño realmente requiere curvas. Si las secciones rectas con esquinas de 90 grados funcionan, opta por esa opción. Las curvas son entre dos y tres veces más caras.
P: ¿Qué ocurre si mi techo es irregular o está inclinado? A: Utilice calzos (cuñas metálicas delgadas) debajo de los sujetadores en los puntos más altos para nivelar el riel. Esta es una práctica estándar y añade un costo mínimo.
¿Listo para elegir su sistema de rieles?
Envíanos fotos de tu techo/paredes y las dimensiones de tus cortinas. Te recomendaremos el sistema de rieles adecuado y te proporcionaremos las especificaciones.
Solicitar presupuesto con recomendación de sistema de seguimiento →
¿Tiene preguntas sobre su instalación específica? Nuestro equipo de ingeniería puede analizar el tipo de techo que tiene y ayudarle a elegir el sistema adecuado.
Lecturas relacionadas
- Cortinas industriales de PVC: Sistemas de rieles y herrajes
- Instalación de cortinas para lavaderos de autos: Guía de 7 pasos
- Cómo tomar las medidas para cortinas industriales
- Cortinas industriales de PVC
¿Listo para empezar? Solicita un presupuesto personalizado o Explora nuestros productos de cortinas en Alibaba..
Autor: Equipo de Ingeniería de Materiales de SKP Publicado: abril de 2026 Temas: Sistemas de rieles, Instalación, Hardware industrial
