Industrielle Vorhangschienensysteme: Typen, Montage und Zubehör

Für maßgefertigte Vorhangstoffe und fertige Vorhangteile siehe Industrie-PVC-Vorhänge.

Die Qualität eines Vorhangsystems hängt maßgeblich von der Qualität des dazugehörigen Schienensystems ab. Ein formschöner PVC-Vorhang, der an einer ungeeigneten Schiene hängt, wird klemmen, sich verschieben und schließlich kaputtgehen.

Viele Käufer denken jedoch erst an die Schienen, wenn sie sich bereits für eine Installation entschieden haben. Das ist der falsche Weg. Die frühzeitige Wahl des richtigen Schienensystems verhindert teure Nachrüstungen und gewährleistet jahrelangen reibungslosen Betrieb.

Nach über 13 Jahren Erfahrung in der Herstellung und Montage von Vorhängen haben wir gelernt, dass die Auswahl des Schienensystems genauso wichtig ist wie die Materialauswahl.

Hier finden Sie alles Wissenswerte über Schienensysteme für industrielle PVC-Vorhänge.

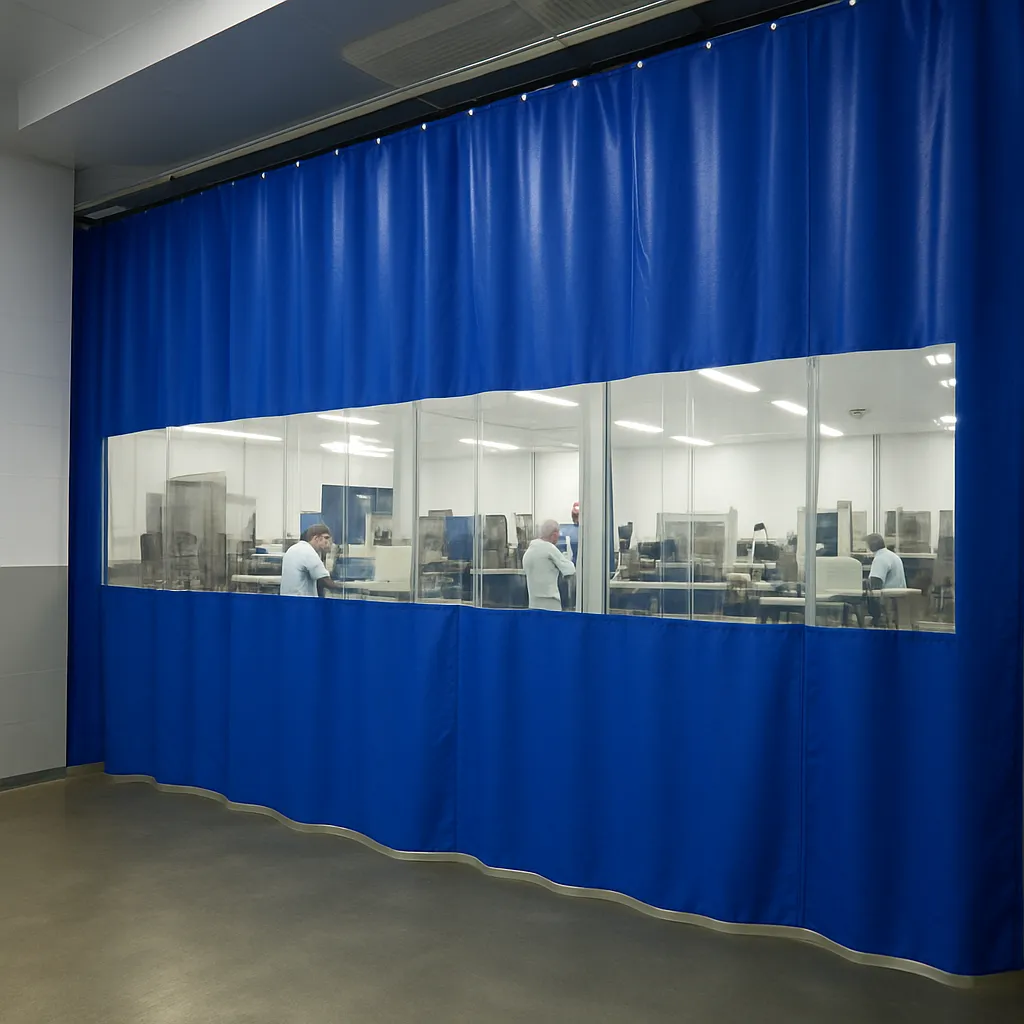

Was ist ein Gardinenschienensystem?

Ein Gardinenschienensystem ist das “Rückgrat” Ihres Gardinensystems.

Komponenten:

1. Track-Kanal — Die Schiene, die die Vorhangsegmente trägt (typischerweise I- oder U-förmig, aus Aluminium oder Stahl)
2. Träger/Rollen — Kleine Halterungen, die sich im Kanal einrollen lassen; daran hängen Vorhangteile.
3. Befestigungselemente — Schrauben, Schweißnähte oder Klemmen, mit denen die Schiene an der Decke oder den Wänden befestigt wird
4. Endkappen und Anschläge — Beschläge, die verhindern, dass Vorhangteile entgleisen
5. Spleiße und Verbinder — Verbindungsstücke zum Verbinden mehrerer Gleisabschnitte

So funktioniert es: Die Vorhangsegmente hängen an Laufwagen, die in der Führungsschiene gleiten. Die Vorhangsegmente lassen sich je nach Bedarf horizontal (oder vertikal) verschieben, geführt von der Schiene.

Gleissystemtypen und ihre jeweiligen Anwendungsbereiche

Typ 1: Deckenmontageschiene (am häufigsten)

Was es ist: Die Schiene ist direkt an der Decke verschraubt, die Vorhangteile hängen darunter.

Am besten geeignet für:

• Lagerhallen mit Beton- oder Stahldecken
• Jede Einrichtung, in der eine Deckenmontage möglich ist
• Die meisten Standard-Industrieanwendungen

Anforderungen an die Montagefläche:

• Betondecke (erfordert Dübel/Befestigungselemente)
• Stahlträger oder -balken (Befestigung mit Bolzen erforderlich)
• Holzrahmenkonstruktion (sofern massiv und tragfähig)
• Nicht geeignet für: Trockenbaudecken (würden durchgezogen werden)

Installationsprozess:

1. Markieren Sie die Montagepunkte an der Decke mit einer Schlagschnur oder einem Laser-Nivelliergerät.
2. Bohren Sie Vorbohrungen im Abstand von 40–60 cm.
3. Anker (für Beton) oder Befestigungselemente (für Stahl) anbringen
4. Schiene an der Decke befestigen; Ebenheit prüfen
5. Installieren Sie die Träger und testen Sie sie.

Belastbarkeit: 150–200 Pfund pro laufendem Fuß (ausreichend für die meisten PVC-Vorhänge)

Budgetniveau: mittel (einschließlich Hardware und Arbeitskosten)

Vorteile:

• Niedrigste Kosten
• Am zuverlässigsten
• Einfache Installation (bei massiver Decke)
• Hohe Belastbarkeit

Nachteile:

• Erfordert Bohrungen in die Decke (strukturelle Durchdringungen)
• Nach der Installation nicht mehr verstellbar
• Bei schrägen Decken muss die Schiene unterlegt werden.

Wann man diese Option wählen sollte: Standardeinstellung für die meisten Einrichtungen. Wählen Sie diese Option, es sei denn, Sie haben einen triftigen Grund, dies nicht zu tun.

---

Typ 2: Wandmontageschiene

Was es ist: Die Schiene ist an der Wand befestigt; die Vorhangsegmente hängen entweder senkrecht an der Wand herunter oder gleiten an der Wand entlang.

Am besten geeignet für:

• Einrichtungen, in denen eine Deckenmontage nicht möglich ist (niedrige Deckenhöhe, Hindernisse über dem Kopf).
• Betonblock- oder Ziegelwände
• Erstellen einer vertikalen Trennlinie

Anforderungen an die Montagefläche:

• Massiver Betonblock (mindestens 15–20 cm)
• Ziegelmauer (massiv, nicht verblendet)
• Stahlrahmen an der Wand
• Nicht geeignet für: Wände nur aus Gipskarton, Ständerwerk ohne massive Rückwand

Installationsprozess:

1. Markieren Sie die vertikalen Montagepunkte an der Wand mithilfe eines Lots oder einer Wasserwaage.
2. Bohren Sie Pilotlöcher im Abstand von 16 Zoll (horizontale Befestigungslöcher).
3. Anker/Befestigungselemente anbringen
4. Schiene an der Wand befestigen; Lotrechtigkeit (vertikale Ausrichtung) prüfen
5. Installieren Sie die Träger und testen Sie sie.

Belastbarkeit: Ähnlich wie bei der Deckenmontage, 150–200 Pfund pro laufendem Fuß

Budgetniveau: mittel (etwas höher als bei Deckenmontage aufgrund der komplexeren Wandverankerung)

Vorteile:

• Funktioniert, wenn eine Deckenmontage nicht möglich ist.
• Einfache Montage (bei massiven Wänden)
• Vertikale Trennwände sind möglich

Nachteile:

• Der Vorhang hängt an der Wand herunter (nimmt Bodenfläche ein).
• Visuelle Auswirkungen (die Gleise sind an der Wand sichtbar)
• Die Wand muss statisch einwandfrei sein.
• Funktioniert nur für vertikale Vorhänge, nicht für Schiebetüren.

Wann man diese Option wählen sollte: Wenn eine Deckenmontage unmöglich ist oder Ihre Wandfläche zuverlässiger ist als Ihre Decke.

---

Typ 3: Freistehendes I-Träger-Klemmsystem

Was es ist: Die Schienen werden mittels verstellbarer Klemmen an vorhandenen I-Trägern befestigt; Bohren ist nicht erforderlich.

Am besten geeignet für:

• Lagerhallen oder Industriegebäude in Stahlrahmenbauweise
• Einrichtungen, in denen das Bohren in die Decke nicht zulässig ist
• Flexible/rekonfigurierbare Installationen
• Hochregallager oder hohe Gebäude

Anforderungen an die Montagefläche:

• Vorhandene I-Träger oder Baustahl
• Die Träger müssen 2–12 Zoll breit sein (je nach Klemmentyp).
• Nicht geeignet für: Betondecken, Holzrahmenkonstruktionen, Gebäude ohne Stahlkonstruktion

Installationsprozess:

1. Positionieren Sie die I-Träger an der gewünschten Stelle
2. Klemmen an den I-Trägern positionieren
3. Klemmen festziehen (kein Bohren erforderlich)
4. Schiene an Klemmen verschrauben
5. Füllstand prüfen; Klemmkraft nach Bedarf anpassen
6. Installieren Sie die Träger und testen Sie sie.

Belastbarkeit: Mehr als 200 Pfund pro laufendem Fuß (höher als bei fester Montage, dank robuster Klemmkonstruktion)

Budgetniveau: mittel (deutlich höher als Deckenmontage, aufgrund spezieller Hardware)

Vorteile:

• Kein Bohren/Durchdringen der Decke
• Vollständig verstellbar (die Schiene kann durch Lösen der Klemmen vertikal oder horizontal verschoben werden)
• Mobil/rekonfigurierbar (lösen, versetzen, wieder befestigen)
• Arbeiten in Stahlrahmengebäuden
• Hervorragend geeignet für Layoutänderungen

Nachteile:

• Höchste Kosten
• Funktioniert nur mit I-Trägern.
• Klemmen können verrutschen, wenn sie nicht ordnungsgemäß festgezogen sind (regelmäßige Überprüfung erforderlich).
• Komplexere Installation (Ausrichtung der Klemmen erforderlich)
• Nicht ideal für Umgebungen mit extrem hohen Vibrationen (Klemmen können sich mit der Zeit lockern).

Wann man diese Option wählen sollte: Wenn Sie Flexibilität benötigen, keine Deckendurchbrüche wünschen oder sich in einem Gebäude mit bestehender Stahlkonstruktion befinden.

---

Typ 4: Kurven-/Spezialgleis

Was es ist: Bahnen, die so konzipiert sind, dass sie Kurven fahren oder Kurven folgen (L-förmige, U-förmige oder kreisförmige Layouts).

Am besten geeignet für:

• L-förmige oder U-förmige Gehäuse
• Runde oder gebogene Vorhänge
• Spezialanwendungen

Installation: Die gebogenen Abschnitte werden individuell gefertigt. Üblicherweise werden gerade und gebogene Gleisabschnitte mit präzisen Verbindungen kombiniert.

Belastbarkeit: Variiert je nach Ausführung; typischerweise 150–200 Pfund pro laufendem Fuß

Budgetniveau: mittel (deutlich teurer aufgrund der Sonderanfertigung)

Vorteile:

• Ermöglicht komplexe Gehäuseformen
• Nahtlose Kurven (keine Ecklücken)

Nachteile:

• Teuer
• Verzögerungen bei der Sonderanfertigung (typischerweise 4–8 Wochen)
• Mehr bewegliche Teile (mehr potenzielle Fehlerquellen)
• Spezielle Installation erforderlich

Wann man diese Option wählen sollte: Nur wenn Ihr Layout Kurven erfordert und gerade Abschnitte nicht funktionieren.

Gleismaterialien (verzinkter Stahl vs. Aluminium vs. Edelstahl)

Das Material der Gleise bestimmt die Haltbarkeit in unterschiedlichen Umgebungen:

Material	Am besten für	Kostenposition	Haltbarkeit	Wartung
Verzinkter Stahl	Allgemeines Lager, Autowaschanlage	untere	10–15 Jahre	Niedrig (Standard)
Aluminium	Leichtbauanwendungen, Küsten	Medium	8–12 Jahre	Niedrig (von Natur aus korrosionsbeständig)
Edelstahl	Feuchte/korrosive Umgebungen, Lebensmittelverarbeitung	höher	über 20 Jahre	Sehr niedrig (selbstpassivierend)
Lackierter Stahl	Für den Innenbereich, leichte Nutzung	untere	5–8 Jahre	Mäßig (Lack kann abplatzen)

Materialauswahl nach Umgebungsbedingungen:

• Standardlager, trocken: Verzinkter Stahl (gutes Preis-Leistungs-Verhältnis, ausreichende Haltbarkeit)
• Autowaschanlage, feuchte Umgebung: Verzinkt oder Aluminium (beide wasserbeständig)
• Chemikalienexposition (Schweißen, Fertigung): Edelstahl oder epoxidbeschichteter Stahl
• Im Freien: Aluminium oder Edelstahl (verzinktes Material rostet mit der Zeit)
• Marine/Küste: Nur Edelstahl

Träger- und Rollentypen

Die Laufwagen sind die kleinen Halterungen, die die Vorhangsegmente in der Schiene halten und deren Gleiten ermöglichen.

[WERKSDATEN: Spezifikationen des SKP-Schienensystems – angebotene Standardträgertypen, Tragfähigkeiten nach Modell, erwartete Lebensdauer für Standard- und Schwerlastträger]

Trägertyp 1: Kugelgelagerte Rollen (Premium)

Design: Kugellager im Inneren der Walze ermöglichen eine mühelose Rotation.

Vorteile:

• Leichtgängigste Gleitbewegung
• Geringste Reibung (am leichtesten zu schieben)
• Geräuschlosester Betrieb
• Längste Lebensdauer auch bei starker Beanspruchung

Nachteile:

• Am teuersten
• Kann blockieren, wenn Fremdkörper in die Lager gelangen.

Am besten geeignet für: Anwendungen mit hohem Verkehrsaufkommen, häufiger Nutzung, schwere Vorhangabschnitte

Trägertyp 2: Nylon-Rollen (Standard)

Design: Das Nylonrad läuft direkt auf der Schiene; es benötigt keine Lager.

Vorteile:

• Geringere Kosten
• Für die meisten Anwendungen ausreichende Leistung
• Gute Haltbarkeit

Nachteile:

• Mehr Reibung als Kugellager
• Etwas mehr Rauschen
• Kürzere Lebensdauer bei intensiver Nutzung

Am besten geeignet für: Standardmäßige industrielle Nutzung, mäßiger Verkehr, budgetbewusste Projekte

Trägertyp 3: Präzisionslaufrollen (Spezialausführung)

Design: Hochleistungsrollen mit Präzisionslagern; ausgelegt für extreme Belastungen oder häufiges Öffnen/Schließen.

Vorteile:

• Geeignet für sehr schwere Vorhänge (über 24 oz PVC)
• Für tausende Zyklen ausgelegt
• Reibungsloser Betrieb über lange Zeiträume

Nachteile:

• Am teuersten
• Überdimensioniert für leichte/mäßige Anwendung

Am besten geeignet für: Produktionsanlagen, hohe Nutzungsfrequenz, schwere Materialien

Tragfähigkeits- und Gewichtsberechnungen für Vorhangsegmente

Die Tragfähigkeit der Schienen muss dem Gewicht Ihres Vorhangs entsprechen.

So berechnen Sie das Gewicht eines Vorhangsegments:

Gewicht des Vorhangsegments = Fläche des Vorhangsegments (Yard²) × Materialgewicht (oz/Yard²) Beispiel: - Vorhangsegment: 4 Fuß breit × 10 Fuß hoch = 40 Quadratfuß = 4,44 Yard² = 4,44 Yard² - Material: 18,4 oz/Yard² Standard-PVC - Gewicht des Vorhangsegments ≈ 35–45 Pfund (grobe Schätzung) Hinweis: Das genaue Gewicht hängt von Beschichtungsschichten, Nähten und zusätzlichen Beschlägen ab.

Gleislastkapazität:

• Standardspur: 150–200 Pfund pro laufendem Fuß
• Hochleistungskette: 200–300 Pfund pro laufendem Fuß
• Fachrichtung/Ingenieurwesen: Mehr als 300 Pfund pro laufendem Fuß

Beispiel:

• Ein 50 Fuß breiter Vorhang, bestehend aus vier 4 Fuß langen Vorhangsegmenten, die an einer Schiene aufgehängt sind.
• Jedes Vorhangsegment wiegt ca. 40 Pfund.
• Gesamtlast ≈ 160 lbs verteilt auf 50 ft = 3,2 lbs pro laufendem Fuß
• Standardschienen (Tragfähigkeit 150 Pfund pro LF) bewältigen dies problemlos.

Faustregel: Die meisten PVC-Vorhanginstallationen sind leicht genug für Standardschienen. Nur bei extrem schwerem Material (über 850 g) oder ungewöhnlichen Lasten ist eine Schwerlastschiene erforderlich.

Zubehör für Schienenfahrzeuge

Neben der Hauptschiene und den Trägern benötigen Sie noch einiges an Zubehör:

Endkappen und Anschläge

• Verhindern, dass Vorhangsegmente an den Enden entgleisen.
• Üblicherweise im Lieferumfang von Gleissystemen enthalten
• Kosten: Im Streckenpaket enthalten

Spleißverbinder

• Verbinde zwei Gleisabschnitte aneinander.
• Erforderlich, wenn Ihre Spannweite die Standardgleislänge (in der Regel 20 Fuß) überschreitet.
• Budgetniveau: mittel

Führungsschienen (optional)

• Verhindern Sie, dass sich Vorhangteile neigen oder entgleisen.
• Wird in Umgebungen mit starken Vibrationen eingesetzt
• Budgetniveau: mittel für die gesamte Spannweite

Buchsen & Lager (Austausch)

• Die Träger verschleißen mit der Zeit; die Buchsen können ausgetauscht werden, ohne die gesamte Laufbahn ersetzen zu müssen.
• Budgetniveau: mittel/gemütlich

Schmierstoffe (Wartung)

• Silikonspray sorgt für reibungsloses Bewegen der Träger
• Bei stark frequentierten Anlagen alle 6–12 Monate anwenden.
• Budgetniveau: mittel

Bewährte Installationspraktiken

Vor der Installation:

1. Strukturelle Integrität prüfen

• Betondecke: Keine größeren Risse; ausgelegt für Befestigungslasten
• Stahl: Rostfrei; geeignet für Klemmkräfte
• Im Zweifelsfall einen Statiker hinzuziehen.

1. Prüfen Sie den Pegel

• Verwenden Sie eine Wasserwaage mit einer Länge von mindestens 1,20 m.
• Mit einer Kreideschnur oder einem Laser eine waagerechte Linie markieren.
• Bereits eine Neigung von 1/4 Zoll führt zu Blockierungen.

1. Planen Sie die Befestigungsabstände

• Beton: 40–60 cm Abstand
• Stahl: 12–16 Zoll Abstand
• Der Abstand hängt von der Last und der Art des Befestigungsmittels ab.

Während der Installation:

1. Zuerst die Befestigungselemente montieren. (Diesen Schritt nicht überspringen!)

• Prüfen Sie jedes Befestigungselement vor dem Anschrauben der Schienen mit einem kräftigen Ruck.
• Lose Befestigungselemente verursachen Gleiskriechen und Fehlausrichtung.

1. Überprüfen Sie die Ausrichtung ständig.

• Überprüfen Sie die Wasserwaage alle 8–10 Fuß.
• Prüfen Sie, ob die Träger beim Transport reibungslos gleiten.

1. Befestigungselemente in einem bestimmten Muster festziehen (nicht alles zuerst an einem Ende)

• Arbeitet von der Mitte nach außen
• Verhindert das Durchbiegen der Schienen

Nach der Installation:

1. Alle Vorhangabschnitte prüfen Mehr als 10 Mal getestet, bevor das System in Betrieb genommen wurde
2. Auf Quietschen oder Klemmen prüfen.

• Quietschen = Schmierstoffbedarf
• Blockierung = Gleisfehlausrichtung (ggf. Unterlegscheiben erforderlich)

Einblick des Herstellers: Ausfälle des Schienensystems, die wir beobachten

Aus unserer über 13-jährigen Erfahrung in der Herstellung und Installation von Schienensystemen sind folgende Probleme am häufigsten zu beobachten:

1. Befestigungselemente, die nicht im Vorfeld geprüft wurden — Eine Schraube, die fest sitzt, zieht die Schiene möglicherweise nicht richtig fest. Wir bestehen daher ab sofort auf einer Überprüfung der Befestigungselemente vor der Schienenmontage.

1. Betonankerversagen in stark vibrierenden Bereichen — In einer Anlage mit nahegelegenen schweren Maschinen führen Gleisvibrationen zu einer Lockerung der Verankerungen. Lösung: Umstellung auf Epoxidharzanker oder Verwendung stabilerer Befestigungselemente.

1. Dachneigung nicht berücksichtigt Eine schräge Decke (häufig in Autowaschanlagen) ist bei der Schienenmontage nicht waagerecht. Die Vorhangsegmente klemmen an einem Ende. Lösung: Verwenden Sie Unterlegkeile an einem oder beiden Enden, um die Schiene an der Raumdecke und nicht an der Dachschräge auszurichten.

1. Rostbildung durch Wasserspritzer Selbst verzinkte Schienen korrodieren bei ständiger Einwirkung von Sprühnebel innerhalb von fünf Jahren. Lösung: Schienen aus Edelstahl oder mit Epoxidharzbeschichtung für feuchte Umgebungen.

1. Durch Schmutz blockierte Träger — Beim Einbau gelangt Betonstaub in die Lager der Träger. Lösung: Die Schiene vor dem Aufhängen der Vorhangteile gründlich absaugen; die Träger monatlich überprüfen.

1. Lockerung der Klemmen an I-Trägersystemen — Die Klemmen wurden von einer Person angezogen, die mit dem Werkzeug nicht vertraut ist. Unzureichende Klemmkraft führt zum Verrutschen der Schiene. Lösung: Verwenden Sie einen Drehmomentschlüssel gemäß den Vorgaben; führen Sie regelmäßige Nachkontrollen durch.

Häufig gestellte Fragen

F: Kann ich für industrielle Vorhangabschnitte eine Gardinenschiene aus dem Wohnbereich verwenden? A: Nein. Gardinenschienen für den Wohnbereich sind für leichte Stoffgardinen (wenige Gramm) ausgelegt. Industrielle Gardinenschienen müssen Gardinenteile mit einem Gewicht von 13,5 bis über 22,5 kg tragen können. Die Verwendung zu kleiner Schienen führt zu Beschädigungen.

F: Was ist der maximale Abstand zwischen den Befestigungselementen? A: 16–24 Zoll sind Standard. Bei einer Länge von mehr als 24 Zoll besteht die Gefahr eines Durchhängens der Schiene (insbesondere bei schweren Vorhangteilen oder Vibrationen). Beachten Sie die Angaben des Schienenherstellers.

F: Kann ich verschiedene Gleismaterialien (Aluminium + Stahl) mischen? A: Generell nicht empfehlenswert. Unterschiedliche Materialien dehnen sich unterschiedlich stark aus und ziehen sich unterschiedlich stark zusammen, was zu Ausrichtungsproblemen führen kann. Verwenden Sie daher durchgehend ein einziges Material.

F: Wie oft müssen die Träger ausgetauscht werden? A: Bei normalem Gebrauch halten die Laufwagen 5–10 Jahre. Starke Beanspruchung oder starke Vibrationen verkürzen diese Lebensdauer. Die Laufwagen können ausgetauscht werden, ohne das gesamte Schienensystem ersetzen zu müssen.

F: Lohnt sich der Preis für eine Kurvenstrecke? A: Nur wenn Ihre Streckenführung Kurven wirklich erfordert. Wenn gerade Abschnitte mit 90-Grad-Ecken ausreichen, wählen Sie diese. Kurven sind 2- bis 3-mal so teuer.

F: Was ist, wenn meine Decke uneben/schräg ist? A: Verwenden Sie Unterlegscheiben (dünne Metallkeile) unter den Befestigungselementen an den höchsten Stellen, um die Schiene auszurichten. Dies ist gängige Praxis und verursacht nur geringe Zusatzkosten.

---

Sind Sie bereit, Ihr Schienensystem auszuwählen?

Senden Sie uns Fotos Ihrer Decke/Wände und die Maße Ihrer Vorhänge. Wir empfehlen Ihnen das passende Schienensystem und liefern Ihnen die genauen Spezifikationen.

Fordern Sie ein Angebot mit Empfehlung für ein Schienensystem an →

Haben Sie Fragen zu Ihrer konkreten Installation? Unser Ingenieurteam kann Ihren Deckentyp prüfen und Ihnen bei der Auswahl des richtigen Systems helfen.

---

Weiterführende Literatur

• Industrielle PVC-Vorhänge: Schienensysteme & Zubehör
• Montage von Autowaschvorhängen: Eine 7-Schritte-Anleitung
• Wie man Industrievorhänge ausmisst
• Industrielle PVC-Vorhänge

Bereit loszulegen? Fordern Sie ein individuelles Angebot an oder Stöbern Sie in unserem Angebot an Gardinenprodukten auf Alibaba.

---

Autor: SKP Material Engineering Team Veröffentlicht: April 2026 Themen: Schienensysteme, Installation, Industriehardware
